康明斯柴油发电机在正常工作时，高温燃气及摩擦生成的热气会使气缸（盖）、活塞和气门等零部件的温度升高，如不采取适当措施，将会使这些零件的温度过高，而对于水冷式柴油发电机组，缸壁水套中适宜的温度为80~90°C，此时冷却系统便发挥出了其重要作用，冷却系统可保证柴油发电机组保持在最适宜的温度范围内工作。

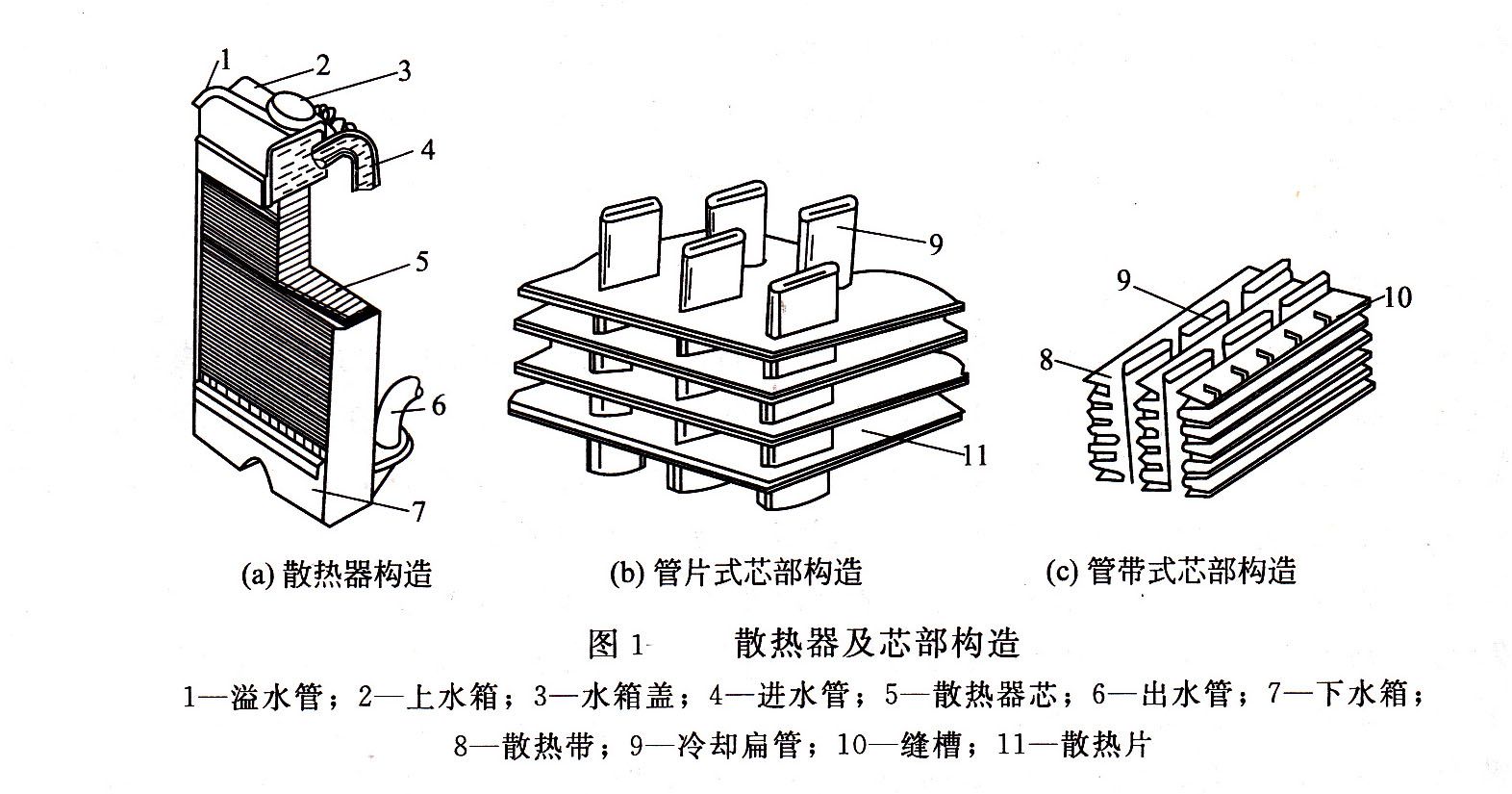

散热器是康明斯柴油发电机组冷却系统的重要部分，由上水箱、芯部和下水箱三部分组成，其作用是将冷却水所携带的热量散入大气以降低冷却水的温度，工作原理为上、下水箱用来存放冷却水、上水箱顶部开有注入冷却水的加水口，用水箱盖封闭，柴油发电机水套中的热水水气缸盖上的出水口流进上水箱，经散热器芯子冷却后流到下水箱，再经下水箱的出水管被吸入水泵。

散热器芯部构造通常有有管片式和管带式两种。管片式的内部构造是由许多扁形水管焊在多层散热片上构成，其芯部的散热面积大、对气流的阻力小、结构刚度好、承压能力强、不易破裂，所以目前被广泛采用。其缺点是制造工艺比较复杂。

管带式内部由波纹状散热带8与扁管9相间排列组合而成。带上开有缝槽10，可以破坏气流附面层以增加传热效果。该型芯部的刚度不如管片式好，但制造工艺简单，便于大量生产，其应用有逐渐增多之势。

康明斯柴油发电机组散热器芯子多用黄铜制造。黄铜具有较好的导热和耐腐蚀性能，易于成形，有足够的强度且便于焊修。为了防治和减轻冷却水中的杂质对柴油发电机组的影响，康明斯发电机还在冷却系统中设有防腐蚀装置，在防腐装置的外壳中装有用镁板夹紧着包有离子交换树脂的零件，其作用是由金属镁作为化学反应的金属离子的来源，当冷却水流经防腐装置的内腔时，水中的碳酸根离子便和金属离子形成碳酸镁而沉淀，在该装置中被滤去，从而减小了冷却水对康明斯发动机水套及冷却系统各部件的腐蚀。
